Műholdas TV

A műholdas televízióhálózat telepítése, kiépitése igen összetett dolog. A működő rendszer egy antenna fejből, egy parabola tükörből, egy fali tartóból, vagy tetőárbócból és egy beltéri egységből áll.
A megfelelő működés elengedhetetlen eleme a tökéletes antenna beállítás, ami megfelelő eszközöket, illetve szakértelmet igényel.

Sokan tapasztalják, hogy borús, esős, vagy szeles időben szétesik a kép, vagy a  "nincs bejövő jel" hibaüzenet jelenik meg. Ezek a problémák a nem megfelelő beállítás következményei, melyek egyszerűen orvosolhatóak.

Telepítés előtt

• meg kell vizsgálni a vételi helyet
• digitális műszer segítségével ellenőrizni kell, hogy egyáltalán van-e szabad rálátás (fogható-e) az adott műholdra
• a mért értékek alapján meg kell határozni, mekkora antennára van szükség.

A parabolaantennák között is van többféle típus: egyszerűbb, összetettebb, egy fejes, több fejes, fix illetve forgatómotoros, stb.
A következőkben ezekről olvashat részletesebben.

Parabolaantenna

A parabolaantenna egy primer sugárzóból és általában egy vagy több (parabola) reflektorból (szekunder sugárzó) álló mikrohullámú antenna. A nagy felületű parabolatükör a felfogott rádióhullámokat a gyűjtópontban lévő primer sugárzóra (vagy egy másik szekunder sugárzóra, majd arról a primer sugárzóra) fókuszálja, amely hullámvezetőhöz csatlakozik. A primer sugárzó egyszerű vagy bordázott tölcsér, dielektromos lencse vagy kúpos tölcsér lehet.
A parabolaantenna legfontosabb műszaki paraméterei:
• méret (szélesség x hosszúság) cm;
• effektív átmérő;
• vételi frekvenciatartomány (GHz);
• hatásfok (%);
• antennanyereség (dBi);
• 3 dB-es irányélességi szög (fok);
• ofszet eltolási szög (ofszet antenna esetében);
• zajhőmérséklet (30 fokos elevációs szögnél) (K);
• tömeg (kg.);
• keresztpolarizációs csillapítás (dB);
• f/D tényező;
• VSWR;
• szélterhelés-állóság, üzemi, maximális (km/h);
• elevációs szög állíthatóság (tól ...-ig fokban)

 Ofszet parabolaantenna

Eltolt táplálású parabolaantenna. Egyéni műholdas műsorvételhez leggyakrabban alkalmazott parabolaantenna típus. A venni kívánt műholdra állítva ennek az antennának a parabolatükör felülete csaknem függőleges, ami megkönnyíti az antenna függőleges árbóchoz (pl. fali tartóra, erkélykorláthoz) való rögzítését. További előnye, hogy a hó és csapadék kevésbé tud megmaradni rajta, így jelentősen csökken a további vételromlás valószínűsége. Az asszimetrikus elrendezésből adódik az ofszet antennáknak az a kedvező tulajdonsága, hogy a primer sugárzó és felerősítő szerelvényei nincsenek a sugárzó útjában, azaz nem takarják a tükör egyetlen pontját sem, ami hatásfok-növekedést eredményez. A közvetlen műholdas vételre használt ofszet parabolaantennák f/D értéke 0,66.

 Primfókuszos antenna

Teljesen szimmetrikus felépítésű, elölről táplált parabolaantenna. A fókuszpontja a parabolaantenna középpontjában helyezkedik el. Általában 120 cm-nél nagyobb méretben készül. Hátránya, hogy a parabolareflektorban összegyűlt eső és a hó jelcsillapítást okoz, valamint, hogy - mérete miatt elsősorban a C-sávú - vevőfej részben kitakarja a venni kívánt műholdat (a primer sugárzó és tartószerkezete a be- illetve kilépő hullámfront útjában helyezkedik el). A prímfókuszos antenna f/D értéke 0,3-0,4 között van.
A prímfókuszos antenna főbb fajtái a Mesh antenna és a Cassegrain antenna.

 Multifókuszos antenna

Többnyalábos parabolaantenna. Olyan speciálisan kialakított ofszet parabolaantenna, ahol a szekunder sugárzó (reflektor) hiperbola alakú, nyújtott tükröző felület. Továbbfejlesztett változata, amikor további reflektort (segédreflektor) alkalmaznak. Ezzel a megoldással több műhold vétele oldható meg egyszerre (a gyakorlatban 6-8, legfeljeebb 16), az antenna elforgatása nélkül.

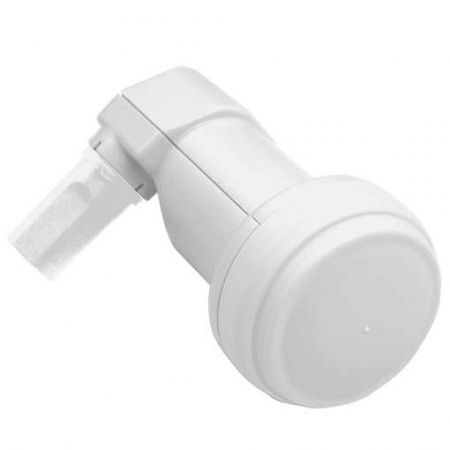

LNB (fej)

 Kis zajú blokk-konverter, fejkonverter, vevőfej, fejegység; A primer sugárzó a parabolaantenna fókuszpontjában helyezkedik el, a vele egybeépített LNC-vel együtt alkotják a kültéri egységet. Európában a 10,7 - 12,75 GHz közötti teljes műsorszóró sáv (K-sáv) vételére az ún. univerzális LNB a legalkalmasabb.

-single LNB - egykimenetes LNB
-twin LNB - két kimenetes LNB
-quad LNB - négy kimenetes LNB
-hexa LNB - hat kimenetes LNB
-octo LNB - nyolc kimenetes LNB
-quattro LNB - négy kimenetes LNB (multikapcsoló szükséges)
-monoblock single LNB 3°-os - két egymástól 3°-ra elhelyezkedő műhold vételére alkalmas egykimenetű LNB
-monoblock single LNB 6,2°-os - két egymástól 6,2°-ra elhelyezkedő műhold vételére alkalmas egykimenetű LNB
-monoblock single LNB 4,3°-os - két egymástól 4,3°-ra elhelyezkedő műhold vételére alkalmas egykimenetű LNB
-monoblock twin LNB 6,2°-os - két egymástól 6,2°-ra elhelyezkedő műhold vételére alkalmas két kimenetű LNB
-monoblock quad LNB 6,2°-os - két egymástól 6,2°-ra elhelyezkedő műhold vételére alkalmas négy kimenetű LNB

DiSEqC

Digital Satellite Equipment Control - Digitális műholdas berendezés vezérlés; Az Eutelsat által kifejlesztett vezérlési rendszer, a műholdvevő és installációs tartozékai (LNB-k, kapcsolók) közötti kommunikációs protokol, amely a 22 kHz-es jelbe kódolt információk segítségével kapcsolók (jelútválasztók), vevőfejek (LNB-k) és forgatómotorok vezérlésére alkalmas. A vezérlőjelek a tápvonalon továbbítódnak.

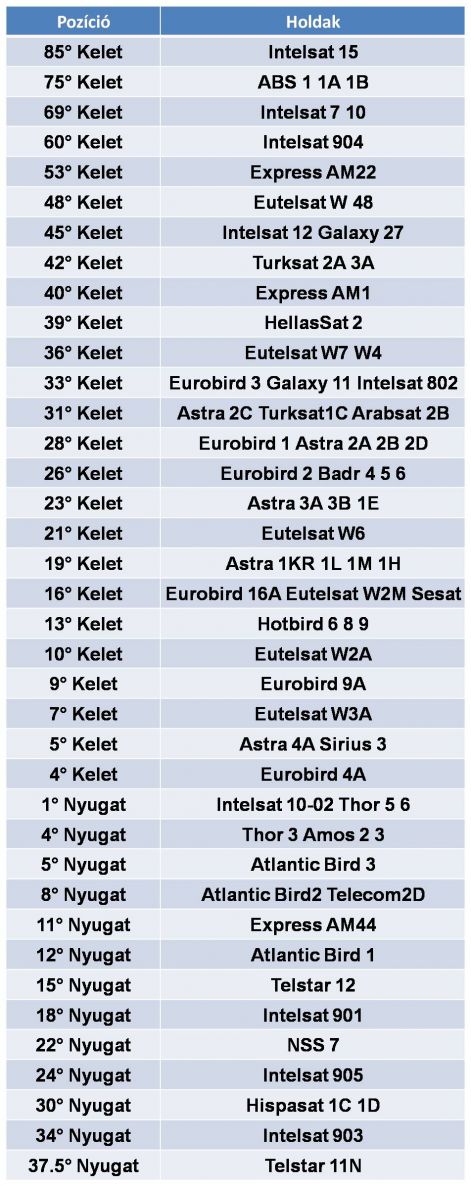

Magyarországon fogható műholdak

---
